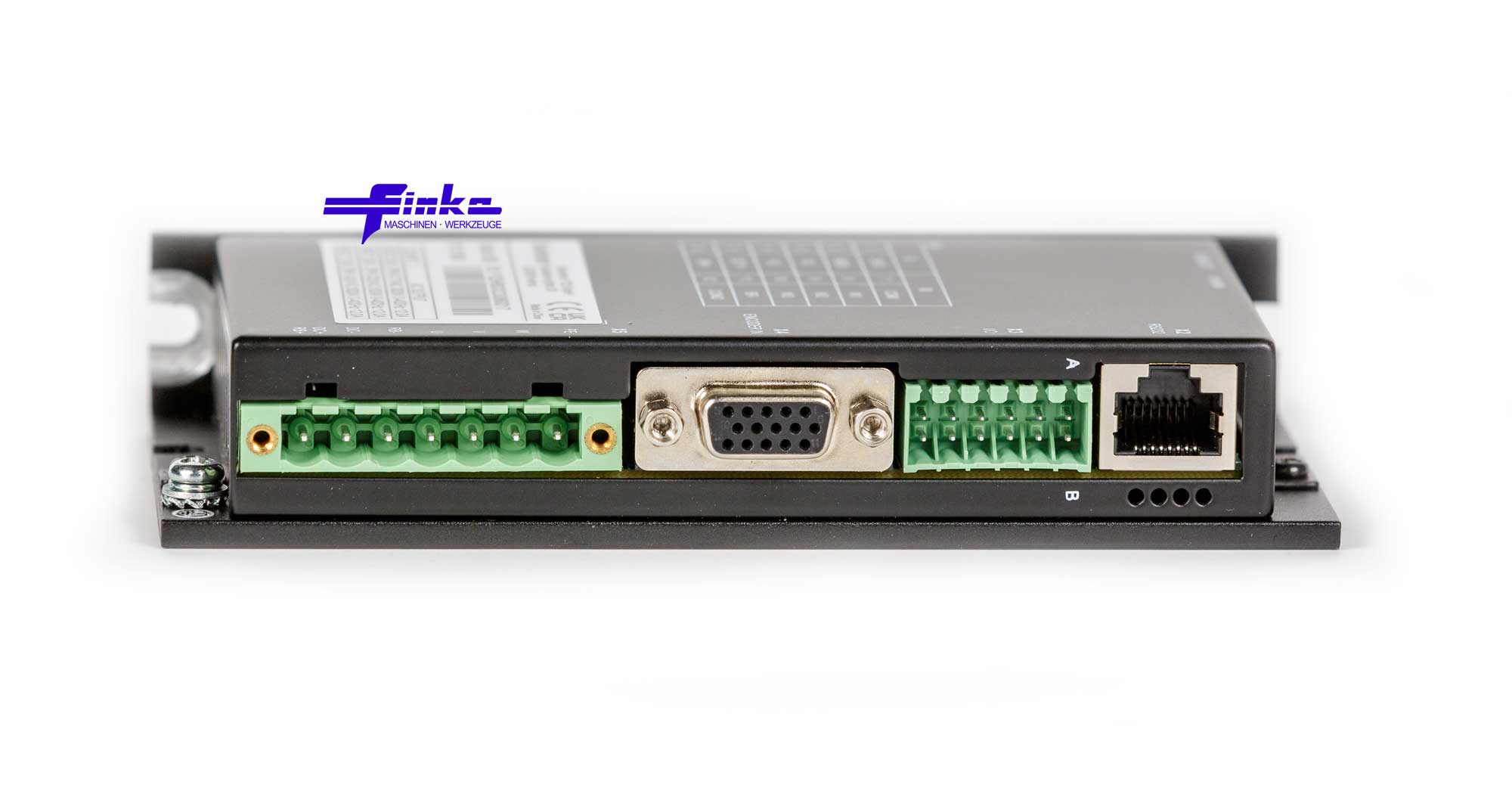

Der Eckelmann E-DARC S12E ist ein digitaler Kleinspannungs-Antriebsregler der E°Darc-S-Serie für Servomotoren mit bis zu 60 V DC Zwischenkreisspannung und 12 A Nennstrom. Er wird an Fensterbau- und Bearbeitungsmaschinen für kompakte Antriebe eingesetzt, bei denen keine 320-V- oder 560-V-Regler nötig sind.
Regelung und Kommunikation
Der Regler arbeitet volldigital mit Strom-, Drehzahl- und Lageregelung. Die Sollwertvorgabe und Parametrierung erfolgen über EtherCAT® mit CANopen over EtherCAT (CoE) – die E-Ausführung des Reglers für Steuerungen mit EtherCAT-Feldbus. Digitale Eingänge werten End- und Referenzschalter aus, verschiedene Referenziermethoden stehen zur Verfügung; ein digitaler Ausgang steuert die Motorbremse an. Der Bremswiderstand wird extern angeschlossen.
Rückführung und Überwachung
Als Positionsrückführung dienen Absolutwertgeber (Singleturn oder Multiturn, batteriegepuffert), sodass nach dem Einschalten keine Referenzfahrt nötig ist. Kurzschluss-, Spannungs-, Temperatur-, Encoder-, Schleppfehler- und I²t-Überwachung schützen Regler und Motor im Betrieb.
Für den Fensterbauer
Fällt ein Antriebsregler aus, steht die Achse still. Finke Maschinen liefert den Regler als Ersatz, prüft und repariert defekte Geräte und übernimmt auf Wunsch den Tausch an der Maschine. Bitte geben Sie bei Anfragen Maschinenhersteller, Maschinentyp und die Nummer vom Typenschild des Reglers an – wir liefern das passende Gerät (Plug and Work).
Technische Daten
- Typ: Eckelmann E°Darc S, Kleinspannungs-Antriebsregler
- Zwischenkreisspannung: bis 60 V DC (Kleinspannung)
- Nennstrom: 12 A eff
- Feldbus: EtherCAT® (CoE)
- Regelung: digitale Strom-, Drehzahl- und Lageregelung
- Positionsrückführung: Absolutwertgeber Singleturn/Multiturn (batteriegepuffert)
- Überwachung: Kurzschluss, Spannung, Temperatur, Encoder, Schleppfehler, I²t
- Digitale Eingänge für End- und Referenzschalter, digitaler Ausgang für die Motorbremse
- Bremswiderstand: extern
Beschaffung bei Finke Maschinen
Den E-DARC S12E erhalten Sie bei Finke Maschinen als Neugerät, als überholtes Gerät mit Gewährleistung oder als geprüftes Gebrauchtteil. Profitieren Sie von kurzen Lieferzeiten, fairen Preisen und der fachkundigen Beratung durch unsere Ferrocontrol- und Eckelmann-Spezialisten.
