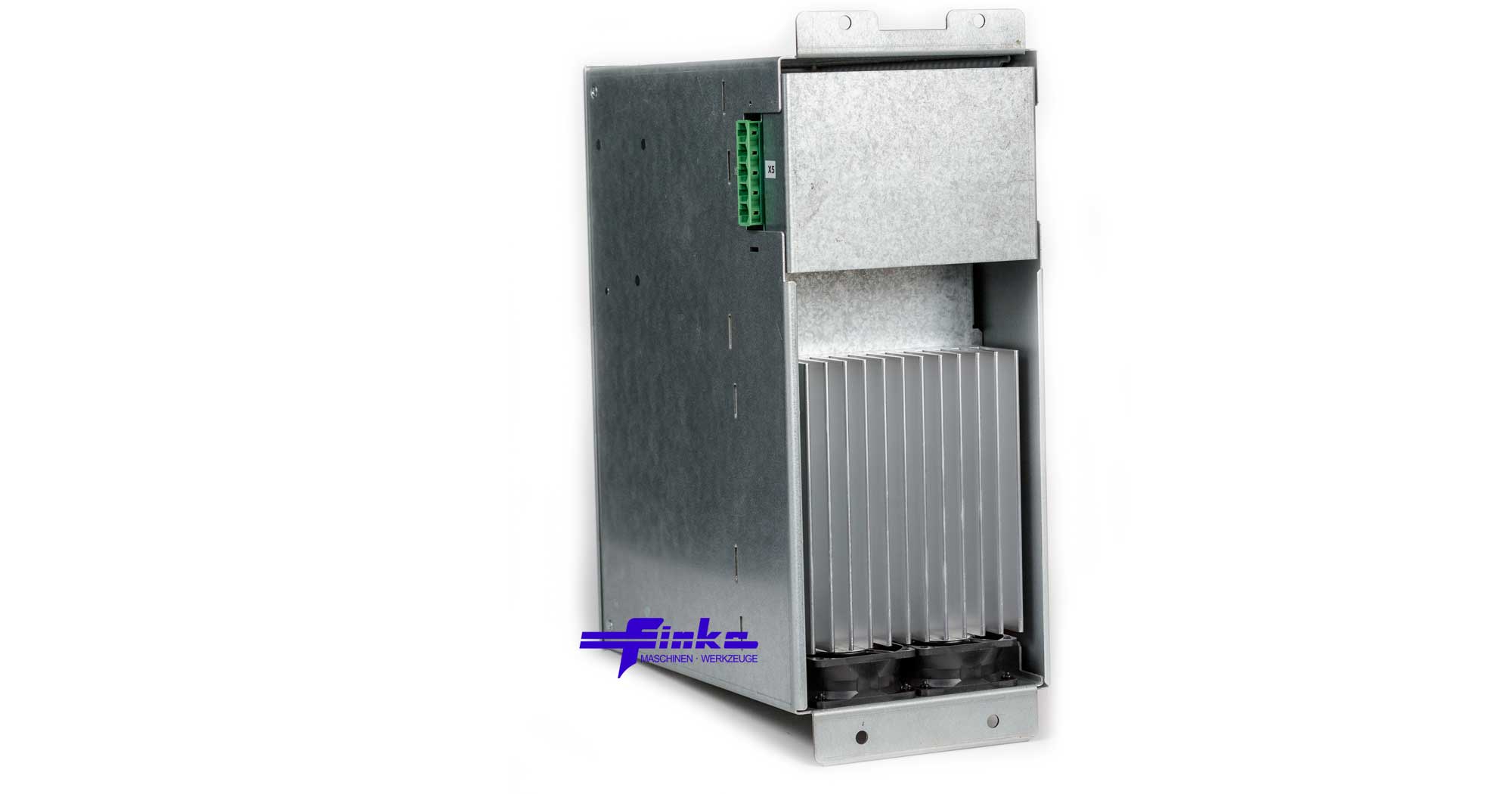

Der Ferrocontrol E°Darc C32Wi ist der Spindelregler mit Stillstandswächter der Generation Ci der Leistungsklasse 32 A aus dem Antriebssystem E°Darc C von Ferrocontrol (Eckelmann). Er wird am 560-V-Zwischenkreis eines Versorgungsmoduls E°Darc Pxx betrieben, regelt Strom, Drehzahl und Lage volldigital und treibt in Fenster- und Profilbearbeitungsmaschinen die Vorschub- und Positionierachsen sowie Frässpindeln mit Asynchronmotoren an.
Für Maschinenbetreiber

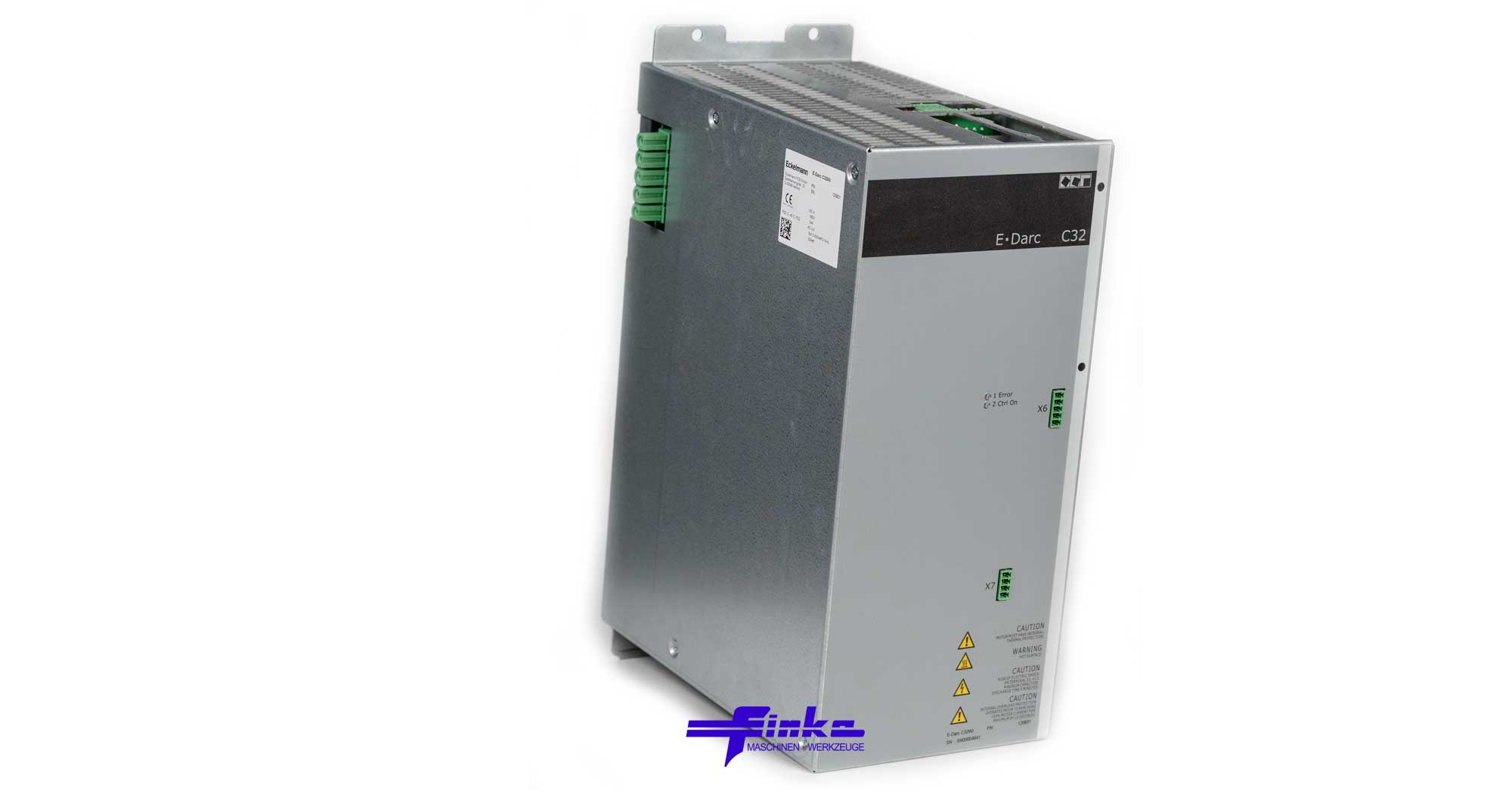

Meldet Ihre Fenster- oder Profilbearbeitungsmaschine einen Fehler am Antriebsregler, finden Sie die Typbezeichnung auf der schwarzen Blende an der Frontseite und die Part No. auf dem Typenschild an der linken Gehäuseseite. Nennen Sie uns diese Angaben und den Maschinentyp – Finke Maschinen liefert das passende Austauschgerät mit der zur Maschine gehörenden Firmware und den Parametersätzen (Plug and Work). Sie tauschen das Teil, ohne selbst etwas programmieren oder einstellen zu müssen.
Funktion im E°Darc-System
Die Regelung arbeitet in FPGA-Technik: Strom-, Drehzahl- und Lageregler werden parallel berechnet, was hohe Dynamik und gute Bearbeitungsqualität ergibt. Die Taktfrequenz ist in vier Stufen wählbar. Auf der Oberseite stecken die Optionskarten: zwei Gebermodule (Steckplätze A und B) und ein Feldbusmodul (Steckplatz C), in den Fensterbau-Maschinen in der Regel CANopen. Sollwerte und Diagnose laufen über den Feldbus zur Maschinensteuerung; Inbetriebnahme und Diagnose erfolgen mit E°Tools Drive. Umfangreiche Überwachungen – Kurzschluss, Überspannung, Temperatur, Geber, Schleppfehler und I²t – schützen Regler und Motor.
Spindelregler mit sicherem Stillstandswächter
Die W-Ausführung ist für Asynchronmotoren wie Frässpindeln vorgesehen. Sie kombiniert das Safety-Standard-Modul (STO) mit einem sicheren Stillstandswächter: Das doppelt breite Gebermodul SinCos SSW belegt beide Gebersteckplätze, wertet einen SinCos-Geber an der Spindel aus und meldet Stillstand und Selbsttest über zweikanalige 24-V-Ausgänge an die Sicherheitssteuerung der Maschine (SIL 2 mit freigegebenen Gebern). So darf die Schutzhaube erst geöffnet werden, wenn die Spindel sicher steht.
Gerätegeneration E°Darc Ci
Die i-Ausführung ist die aktuelle Generation der E°Darc-C-Regler und der vorgesehene Ersatz für die älteren E°Darc-C-Geräte. Sie besitzt keine SD-Karte mehr: Firmware und Parametersätze werden mit dem Firmware- und Parametermanagement von E°Tools Light übertragen. Als Feldbus stehen CANopen oder EtherCAT zur Wahl; die Feldbusmodule der Ci-Generation sind mechanisch nicht mit denen der alten C-Regler kompatibel, beim Gerätetausch wird das passende Modul mitgeliefert. Für die Einstellung von CAN-Adresse und Bitrate sowie zur Bestätigung der Sicherheitskonfiguration ist das aufsteckbare Bedienteil E°SCD erforderlich.
Technische Daten
- Typ: E°Darc C32Wi, Antriebsregler der Generation Ci Leistungsklasse 32 A, Bemessungsleistung 22,2 kVA
- Zwischenkreis: 560 V DC (530 V bis 580 V) aus Versorgungsmodul E°Darc Pxxi, Kapazität 1,7 mF, Eingangsstrom 34 A
- Ausgangsnennstrom: 32 A eff bei 8 kHz, 20 A bei 12 kHz, 14 A bei 16 kHz; Spitzenstrom 2 × Nennstrom für max. 10 s
- Taktfrequenz: 8 / 12 / 16 kHz; Ausgangsspannung 0 V bis Zwischenkreisspannung; Ausgangsfrequenz 0 bis 1 kHz
- Geber: Hiperface, EnDat 2.2, Resolver, SinCos, Inkremental, SSI; sicherer Geber EnDat 2.2 Functional Safety (steckbare Gebermodule, zwei Steckplätze)
- Feldbus: CANopen DS402 oder EtherCAT (steckbares Feldbusmodul der Generation Ci)
- Motorüberwachung: PTC oder Temperaturschalter, KTY 84-130; Haltebremsausgang 24 V / 2 A kurzschlussfest
- Ein-/Ausgänge: digitale Eingänge 28 V / 18 mA (Endschalter, Referenzschalter), zwei Ausgänge 24 V / 0,5 A; Elektronikversorgung 24 V DC / 0,5 A
- Sicherheit: Safety-Standard-Modul (STO) und sicherer Stillstandswächter mit Gebermodul SinCos SSW (SIL 2)
- Verlustleistung bei Nennlast: 342 W; Kühlung durch Konvektion und temperaturgeregelten Lüfter
- Abmessungen (B × H × T): 154 × 384 × 265 mm, Masse ca. 7,2 kg; Schutzart IP20; Umgebungstemperatur 0 °C bis 45 °C
- EMV: Störaussendung Kategorie C2 nach DIN EN 61800-3; CE-konform
Bewährt im Maschinenbau
Der E°Darc C32Wi wird unter anderem bei Maschinenherstellern wie Urban, Rapid, IMA Schelling, Kiesling, Siempelkamp, Actual, Perforex, MAW Nottmeyer und Josting eingesetzt. Bitte geben Sie bei Anfragen Maschinentyp und die Angaben vom Typenschild an.
Beschaffung bei Finke Maschinen
Den E°Darc C32Wi erhalten Sie bei Finke Maschinen als Neugerät, als überholtes Gerät mit Gewährleistung oder als geprüftes Gebrauchtteil. Profitieren Sie von kurzen Lieferzeiten, fairen Preisen und der fachkundigen Beratung durch unsere Ferrocontrol- und Eckelmann-Spezialisten.
