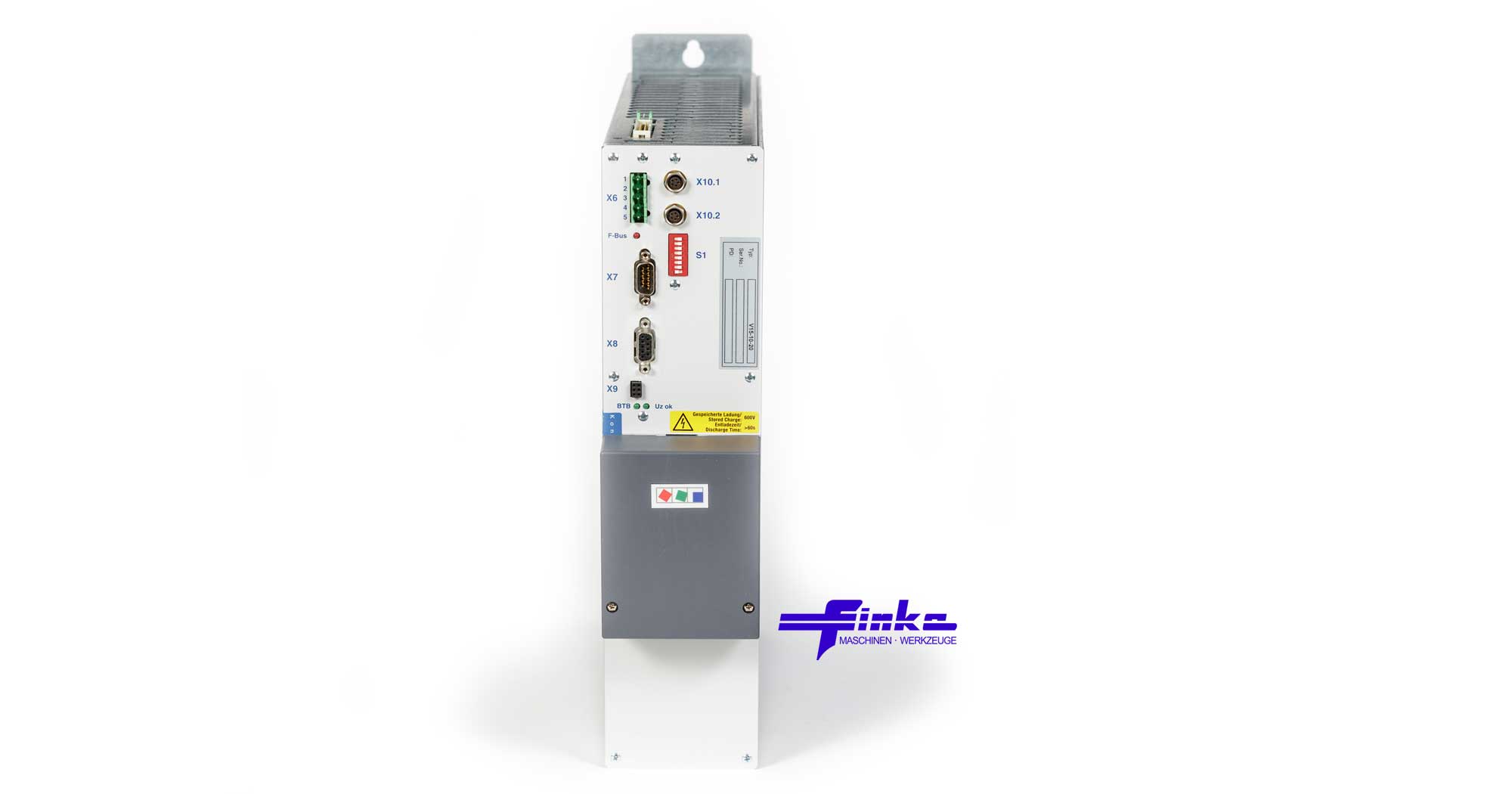

Das Ferrocontrol DARC V15-10-20-0Q für Elumatec versorgt als 15-kW-Versorgungsmodul die digitalen Achsregelcontroller des DARC-Systems von Ferrocontrol; Ausführung mit Interpolationsrechner und Inkrementalgeber-Schnittstelle, Anbindung über CNC-Feldbus (DARC-Systembus). Diese Ausführung ist für Maschinen des Herstellers Elumatec parametriert. Das Modul stellt die Zwischenkreisspannung für bis zu acht Achsregler bereit und übernimmt die übergeordnete Kommunikation des Systems.
Funktion im DARC-System
Das Versorgungsmodul wird direkt am Drehstromnetz betrieben (3 × 400 V, 380 V −10 % bis 415 V +10 %, 50/60 Hz) und erzeugt ohne Leistungstransformator die Zwischenkreisspannung von 560 V DC für die angeschlossenen Achsregelcontroller. Über den CNC-Feldbus (DARC-Systembus) empfängt es Positionierbefehle der übergeordneten Steuerung und koordiniert den Datenaustausch mit den Achsreglern über den Systembus; die Serviceschnittstelle RS232 dient zur Parametrierung, Inbetriebnahme und einfachen Achspositionierung über einen PC.
Weitere Merkmale
- Direkteinspeisung ohne Transformator, Netzfilter für EN 55011 Gruppe 1 Klasse A integriert
- Zwischenkreisdrossel und Anschluss für externen Bremswiderstand
- Relaiskontakt für Betriebsbereitschaft (30 V / 1 A), optoentkoppelte Steuereingänge
- Elektronikversorgung 24 V DC, Schutzart IP20, Konvektionskühlung
- Klartextdiagnose und Serviceaustausch ohne neuen Abgleich, CE-konform
Ausstattung
Hardwareausstattung 20: mit Interpolationsrechner und Inkrementalgeber-Schnittstelle (Leitwertgeber, Eingangsfrequenz bis 160 kHz). Der integrierte Interpolationsrechner führt Positionierbefehle eigenständig aus; über die Inkrementalgeber-Schnittstelle (Leitwertgeber-Interface, Eingangsfrequenz bis 160 kHz) lassen sich für mitlaufende Bearbeitung Geschwindigkeiten und Wege direkt erfassen.
Technische Daten
- Typ: DARC V15, Versorgungsmodul 15 kW
- Netzanschluss: 3 × 400 V AC (380 V −10 % bis 415 V +10 %), 50 bis 60 Hz, Netzstrom 32 A
- Zwischenkreis: 560 V DC, Nennstrom 27 A, Nennleistung 15 kW, Spitzenleistung 30 kW (max. 7 s)
- Bremswiderstand extern: min. 16 Ω, Spitzenbremsleistung 28 kW
- Zwischenkreisdrossel: 0,4 mH / 30 A
- Feldbus: CNC-Feldbus (DARC-Systembus); Serviceschnittstelle RS232
- Hardwareausstattung: mit Interpolationsrechner und Inkrementalgeber-Schnittstelle
- Elektronikversorgung: 24 V DC / 0,6 A (18 V bis 30 V)
- Verlustleistung: 15 W im Leerlauf, 77 W bei Nennlast (ohne Bremswiderstand)
- Kühlung: Konvektion; Umgebungstemperatur 0 °C bis 45 °C (Leistungsreduktion 3 % pro K bis 60 °C)
- Abmessungen (B × H × T): 88 × 400 × 335 mm, Masse 6 kg
- Schutzart: IP20 (DIN 40050)
Eingesetzt bei Elumatec
Das DARC V15-10-20-0Q ist in dieser Ausführung mit der zum Elumatec-Maschinentyp passenden Firmware und den Parametersätzen ausgestattet (Plug and Work). Bitte geben Sie bei Anfragen Maschinentyp und Artikelnummer an.
Beschaffung bei Finke Maschinen
Das DARC V15-10-20-0Q erhalten Sie bei Finke Maschinen als überholtes Gerät mit Gewährleistung oder als geprüftes Gebrauchtteil; Neugeräte nur noch aus Restbestand, solange der Vorrat reicht. Die Baureihe DARC ist vom Hersteller abgekündigt und kann nicht nachbestellt werden, Nachfolger ist die Baureihe DARC2. Profitieren Sie von kurzen Lieferzeiten, fairen Preisen und der fachkundigen Beratung durch unsere Ferrocontrol- und Eckelmann-Spezialisten.
